ML04Al walcówka na zimno

MATERIALSENGINEERINGCREATION GROUP

Produkty / Norma krajowa GB / GB/T 5953.2

ML04Al walcówka na zimno

Średnica drutu: 0,40-46mm

Wytrzymałość na rozciąganie: Proszę odnieść się do strony parametrów technicznych

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupCo., Ltd. jest wzorcowym przedsiębiorstwem krajowego walcówki na zimno, ze średnio ponad 15-letnim doświadczeniem w branży w zarządzaniu produkcją. Większość klientów spółdzielczych to pierwszorzędni dostawcy globalnych przedsiębiorstw motoryzacyjnych, a wszystkie surowce pochodzą ze znanych krajowych hut. Wszystkie zamówienia produkcyjne są w 100% identyfikowalne.

Warunki techniczne dostawy

: Zimne rysowanie sferoidyzujące wyżarzanie rysunku świetlnego (spoheridizing annealing light rysing)- SALD

: Wyżarzanie na zimno, rysowanie sferoidyzujące, wyżarzanie, stan ciągnienia światła (wyżarzanie sferoidializujące wyżarzanie, rysowanie światłem)- ASALD;

Jakość powierzchni

- : Ciągła gładka powierzchnia drutu

- : Brak szwów, zakładek, dołów, zadrapań i śladów ciągnięcia

- : Bez rdzy

Przemysł aplikacyjny

- : Przemysł motoryzacyjny

- : Przemysł materiałów budowlanych

- : Przemysł maszyn i urządzeń

- : Inne branże

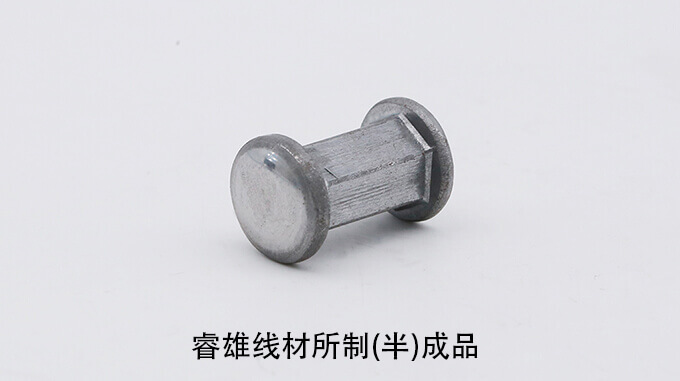

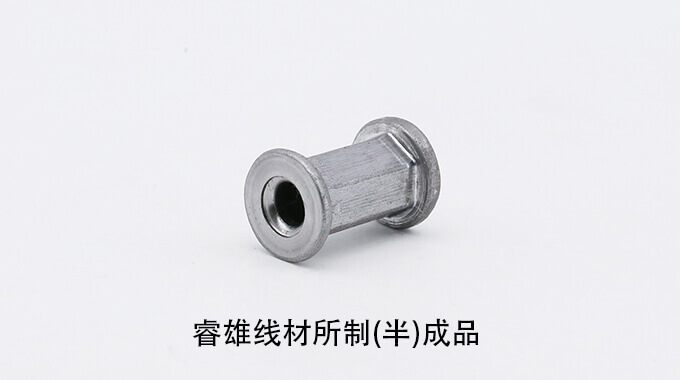

Studium przypadku

Products & Service

Walcówka

Trawienie i fosforanowanie

Ciągnienie na zimno

Wyżarzanie sferoidyzujące

Sprawdź

Produkty gotowe

1. Skład chemiczny

Tabela 1-Skład chemiczny, ułamek masowy %

Nr	统一数字代号	Gatunek stali	Skład chemiczny (udział masowy) /%
Nr	统一数字代号	Gatunek stali	C	Si	Mn	P	S	Alta
1	U40048	ML04Al	≤0.06	≤0.10	0.20〜0.40	≤0.035	≤0.035	≥0.020
2	U40068	ML06Al	≤0.08	≤0.10	0.30〜0.60	≤0.035	≤0.035	≥0.020
3	U40088	ML08Al	0.05〜0.10	≤0.10	0.30〜0.60	≤0.035	≤0.035	≥0.020
4	U40108	ML10Al	0.08〜0.13	≤0.10	0.30〜0.60	≤0.035	≤0.035	≥0.020
5	U40102	ML10	0.08〜0.13	0.10〜0.30	0.30〜0.60	≤0.035	≤0.035	-
6	U40128	ML12Al	0.10〜0.15	≤0.10	0.30〜0.60	≤0.035	≤0.035	≥0.020
7	U40122	ML12	0.10〜0.15	0.10〜0.30	0.30〜0.60	≤0.035	≤0.035	-
8	U40158	ML15Al	0.13〜0.18	≤0.10	0.30〜0.60	≤0.035	≤0.035	≥0.020
9	U40152	ML15	0.13-0.18	0.10〜0.30	0.30〜0.60	≤0.035	≤0.035	-
10	U40208	ML20Al	0.18〜0.23	≤0.10	0.30〜0.60	≤0.035	≤0.035	≥0.020
11	U40202	ML20	0.18〜0.23	0.10〜0.30	0.30〜0.60	≤0.035	≤0.035	-
当测定酸溶铝AL时，Al≥0.015%。

Podczas określania rozpuszczalnego w kwasie glinu AL, Al ≥ 0,015%.

2. Właściwości mechaniczne

Tabela 2 Wytrzymałość na rozciąganie, zmniejszenie powierzchni i twardość drutu stalowego procesu HD

2.1 Wytrzymałość na rozciąganie i kurczenie się powierzchni zimnego drutu stalowego molo wytwarzanego w procesie HD muszą spełniać wymagania tabeli 2.

Gatunek stali ^a	Nominalna średnica drutu d/ mm	Wytrzymałość na rozciąganie Rm/ (N/mm²)	Przewężenie Z/ %	Twardość Rockwella ^b/ HRB
ML04Al ML08Al ML10Al	≤3.00	≥460	≥50	一
	>3.00~4.00	≥360	≥50	一
	>4.00~5.00	≥330	≥50	一
	>5.00〜25. 00	≥280	≥50	<85
ML15Al ML15	≤3.00	≥590	≥50	一
	>3.00~4.00	≥490	≥50	一
	>4.00~5.00	≥420	≥50	一
	>5.00~25.00	≥400	≥50	<89
ML18MnAl ML20Al ML20 ML22MnAl	≤3.00	≥850	≥35	一
	>3.00〜4.00	≥690	≥40	—
	>4.00〜5.00	≥570	≥45	一
	>5.00〜25.00	≥480	≥45	<97
注：钢丝公称直径大于20 mm时，断面收缩率可以降低5%。
a Informacje orientacyjne o składzie chemicznym gatunku podano w GB/T 6478。 b Wartości twardości mają wyłącznie charakter orientacyjny 。

Tabela 3 Wytrzymałość na rozciąganie, zmniejszenie powierzchni i twardość drutu stalowego procesowego SALD

2.2 Wytrzymałość na rozciąganie i kurczenie się powierzchni zimnego drutu stalowego molo wytwarzanego w procesie SALD muszą spełniać wymagania tabeli 3.

Gatunek stali ^a	Wytrzymałość na rozciąganie Rm/ (N/mm²)	Przewężenie Z/ %	Twardość Rockwella ^b HRB
ML04Al ML08Al ML10Al	300〜450	>70	<76
ML15Al ML15	340〜500	>65	<81
ML18Mn ML20Al ML20 ML22Mn	450〜570	>65	<90
注：钢丝公称直径大于20 mm时，断面收缩率可以降低5%。
a Informacje orientacyjne o składzie chemicznym gatunku podano w GB/T 6478。 b Wartości twardości mają wyłącznie charakter orientacyjny 。

Uwaga: Gdy nominalna średnica drutu stalowego jest większa niż 20mm, zmniejszenie powierzchni można zmniejszyć o 5%.
Skład chemiczny numeru marki może odnosić się do GB/T 6478.
B Wartości twardości są tylko w celach informacyjnych.
Właściwości mechaniczne 2,3 drutu stalowego o średnicy nominalnej większej niż 25,00mm są określane przez obie strony w drodze negocjacji.
Właściwości mechaniczne drutów stalowych gatunków niewymienionych w tabeli 2.4 zostaną określone przez obie strony w drodze negocjacji.
2,5 denerwujące
dla zimnego drutu stalowego molo wytwarzanego w procesie HD, nie może wystąpić pęknięcie ani pęknięcie 1/2 próbki drutu stalowego jest chłodzona do pierwotnej wysokości próbki. W przypadku zimnego drutu stalowego molo wytwarzanego w procesie SALD nie dochodzi do pęknięcia ani pęknięcia 1/3, próbka drutu stalowego jest chłodzona do pierwotnej wysokości próbki. Drut stalowy o średnicy ≤ 5,0mm nie może być poddawany testowi na wyrwanie.

3. Mikrostruktura

Tabela 4 Dopuszczalny zakres głębokości warstwy odwęglania

	Tabela 4 – Dopuszczalny zakres głębokości odwęglenia	Jednostka mm
Nominalna średnica drutu /d	Głębokość całkowitego odwęglenia	Łączna głębokość odwęglenia
<10. 00	≤0. 02	≤0. 01 d
≥10.00—15.00	≤0. 02	≤0. 15
≥15.00〜25. 00	≤0. 03	≤0. 20
Uwaga: Dla nominalnej średnicy drutu powyżej 25.00 mm dopuszczalny zakres głębokości odwęglenia należy uzgodnić między dostawcą a odbiorcą.

6.1 mikrostruktura
dla drutu stalowego wytwarzanego w procesie SALD, mikrostruktura powinna być sferoidyzowana; poziom sferoidyzowany jest negocjowany przez obie strony, a poziom sferoidyzowany jest oceniany zgodnie z JB/T 5074; metoda kontroli warstwy odwęglonej zostanie określona przez obie strony w drodze negocjacji.
6,2 głębokość warstwy odwęglonej
W przypadku drutów stalowych wytwarzanych w procesie SALD należy przeprowadzić kontrolę warstwy odwęglonej. Dopuszczalny zakres pełnej głębokości warstwy odwęglonej i całkowitej głębokości warstwy odwęglonej (warstwa przejściowa ferrytowa) po jednej stronie drutu stalowego musi spełniać postanowienia tabeli 4. Metoda kontroli warstwy odwęglonej jest określana przez obie strony w drodze negocjacji. 6.3 nawęglanie drutu stalowego wytwarzanego w procesie SALD, nawęglanie nie jest dozwolone na powierzchni drutu stalowego; jeśli dostawca może zagwarantować, nie jest konieczne sprawdzanie.

4. Tabela porównawcza gatunków stali niepoddanych obróbce cieplnej na zimno oraz gatunków krajowych i zagranicznych przedstawiono w tabeli B .1

Tabela B .1 Tabela porównawcza marki zimnej stali Ao bez obróbki cieplnej oraz tabeli porównawczej marki krajowej i zagranicznej

统一数字代号	Niniejsza norma	GB/T 6478-2001	ISO 4954:1993	EN 10263-2:2001	JIS G3507-1:2010	ASTM A29/A29M-12
U40048	ML04Al	ML04Al	CC4A	C4C	-	1005
U40068	ML06Al	-	-	-	SWRCH6A	1006
U40088	ML08Al	ML08Al	CC8A	C8C	SWRCH8A	1008
U40108	ML10Al	ML10Al	CC11A	C10C	SWRCH10A	1010
U40102	ML10	-	CCUA	C10C	SWRCH10K	1010
U40128	ML12Al	-	-	-	SWRCH12A	1012
U40122	ML12	-	-	-	SWRCH12K	1012
U40158	ML15Al	ML15Al	CC15A	C15C	SWRCH15A	1015
U40152	ML15	ML15	CC15K	C15C	SWRCH15K	1015
U40208	ML20Al	ML20Al	CC21A	C20C	SWRCH20A	1020
U40202	ML20	ML20	CC21K	C20C	SWRCH20K	1020
