COLD FORMING MATERIALS

ML35Mn walcówka na zimno

MATERIALSENGINEERINGCREATION GROUP

Produkty / Norma krajowa GB / GB/T 5953.1

ML35Mn walcówka na zimno

Średnica drutu: 0,40-46mm

Wytrzymałość na rozciąganie: Proszę odnieść się do strony parametrów technicznych

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupCo., Ltd. jest wzorcowym przedsiębiorstwem krajowego walcówki na zimno, ze średnio ponad 15-letnim doświadczeniem w branży w zarządzaniu produkcją. Większość klientów spółdzielczych to pierwszorzędni dostawcy globalnych przedsiębiorstw motoryzacyjnych, a wszystkie surowce pochodzą ze znanych krajowych hut. Wszystkie zamówienia produkcyjne są w 100% identyfikowalne.

Warunki techniczne dostawy

: Zimne rysowanie sferoidyzujące wyżarzanie rysunku świetlnego (spoheridizing annealing light rysing)- SALD

: Wyżarzanie na zimno, rysowanie sferoidyzujące, wyżarzanie, stan ciągnienia światła (wyżarzanie sferoidializujące wyżarzanie, rysowanie światłem)- ASALD;

Jakość powierzchni

- : Ciągła gładka powierzchnia drutu

- : Brak szwów, zakładek, dołów, zadrapań i śladów ciągnięcia

- : Bez rdzy

Przemysł aplikacyjny

- : Przemysł motoryzacyjny

- : Przemysł materiałów budowlanych

- : Przemysł maszyn i urządzeń

- : Inne branże

Studium przypadku

Products & Service

Walcówka

Trawienie i fosforanowanie

Ciągnienie na zimno

Wyżarzanie sferoidyzujące

Sprawdź

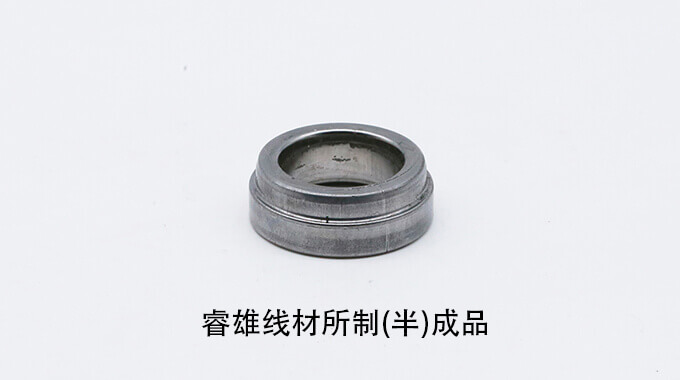

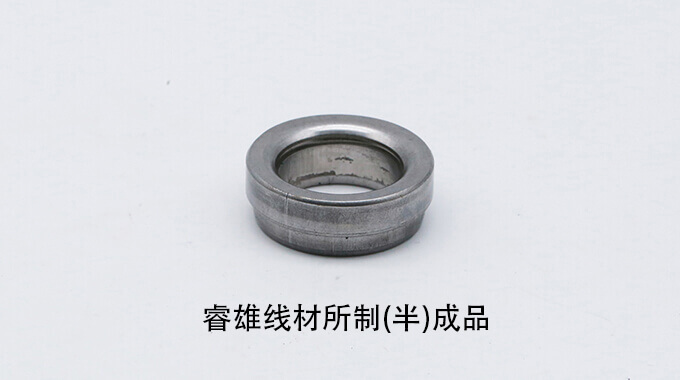

Produkty gotowe

1. Skład chemiczny

Skład chemiczny, udział masowy % odnoszą się do GB 28906-2012

2. Właściwości mechaniczne

Tabela 3 Właściwości mechaniczne hartowanego drutu ze stali węglowej

Gatunek stali a	Średnica / mm	SALD			SA
Gatunek stali a	Średnica / mm	Wytrzymałość na rozciąganie Rm/ MPa	Przewężenie Z/ %	Twardość Rockwella / HRB	Wytrzymałość na rozciąganie Rm MPa	Przewężenie Z/ %	Twardość Rockwella / HRB
ML25 ML25Mn ML30Mn ML30 ML35	≤6.00	490-690	≥55	-	380-560	≥60	≤86
	>6.00-12.00	470-650	≥55	-
	>12.00-25.00	450-600	≥50	≤89
ML40 ML35Mn	≤6.00	550-730	≥55	-	430-580	≥60	≤87
	>6.00-12.00	500-670	≥55	-
	>12.00-25.00	450-600	≥50	≤89
ML45 ML42Mn	≤6.00	590-760	≥55	-	450-600	≥60	≤89
	>6.00-12.00	570-720	≥55	-
	>12.00-25.00	470-620	≥50	≤96
a Informacje orientacyjne o składzie chemicznym gatunku podano w GB/T 6478.

2.1 Właściwości mechaniczne drutu stalowego dostarczanego w stanie HD zostaną określone przez obie strony w drodze negocjacji.
Właściwości mechaniczne 2,2 hartowanego drutu stalowego w stanie dostawy muszą spełniać wymagania tabeli 3 i tabeli 4.
Gdy drut stalowy 2,3 jest dostarczany w stanie prostym lub polerowanym, właściwości mechaniczne mogą wahać się o 10%.
2.4 Właściwości mechaniczne drutu stalowego o średnicy nominalnej większej niż 25,00mm są określane przez obie strony w drodze negocjacji.
Właściwości mechaniczne klas niewymienionych w tabeli 2.5 zostaną określone przez obie strony w drodze negocjacji.
2.6 denerwujące
Próbka drutu stalowego powinna być kuta na zimno do 1/2 pierwotnej wysokości próbki, a powierzchnia powinna być wolna od pęknięć i pęknięć. Można go również wykuć do 1/3 lub 1/4 pierwotnej wysokości okazu za obopólną zgodą.

3. Mikrostruktura

Tabela 6 Dopuszczalny zakres głębokości warstwy odwęglonej

Struktura sferoidyzująca drutu stalowego poddanego obróbce metodą wyżarzania sferoidyzującego może być kontrolowana zgodnie z wymaganiami kupującego i wskazanymi w umowie. Poziom kwalifikowany i metoda badania są negocjowane przez obie strony.

Nominalna średnica drutu	Głębokość całkowitego odwęglenia	Łączna głębokość odwęglenia
≤8.00	≤0.02	≤0.10
>8.00-15.0	≤0.02	≤0.15
>15.0-25.0	≤0.03	≤0.20
>25.0-45.0	Do uzgodnienia	Do uzgodnienia

3.1 warstwa odwęglona
zgodnie z wymaganiami kupującego i wskazanymi w umowie, można sprawdzić warstwę odwęgloną na powierzchni drutu stalowego. Dopuszczalny zakres głębokości pełnej odwęglonej warstwy z krawędzią drutu stalowego i całkowitej warstwy odwęglonej (warstwa przejściowa ferrytowa) musi być zgodny z przepisami tabeli 6. gdy warstwa odwęglona podlega specjalnym wymaganiom, jest ona określana przez obie strony w drodze negocjacji. W przypadku drutów stalowych o zawartości węgla nie większej niż 0,30% metoda kontroli jest negocjowana przez obie strony.
Wzrost węgla w 3,2
Nie będzie wzrostu węgla na powierzchni drutu stalowego. Dostawca nie może przeprowadzić inspekcji, jeśli może zagwarantować.

4. Jakość powierzchni

Powierzchnia drutu stalowego 4.1 powinna być gładka i wolna od pęknięć, blizn, fałdowania, rozwarstwiania, śladów rysowania i rdzy. Dopuszczalne są jednak pojedyncze doły, wypukłości, wgniecenia i rysy o głębokości nieprzekraczającej połowy tolerancji średnicy. Powierzchnia drutu stalowego dostarczana w stanie wyżarzonym może mieć kolor utleniania.
Wymagania dotyczące powlekania powierzchni drutu stalowego 4.2 zostaną określone przez obie strony w drodze negocjacji.

Product Detail Technical Information Inspection Packaging
