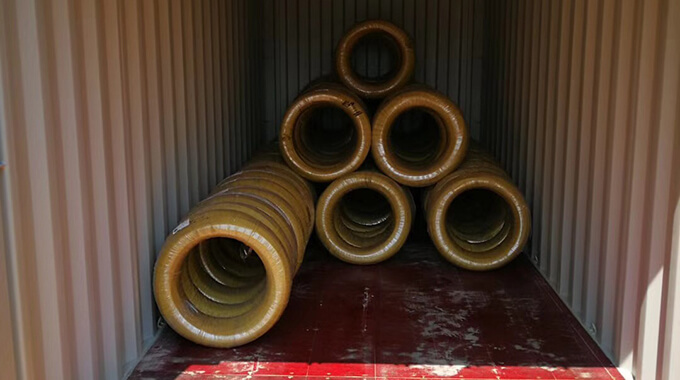

Drut stalowy do spęczania na zimno SWCH6R

MATERIALSENGINEERINGCREATION GROUP

Produkty / JIS Standard / JIS G3507

Drut stalowy do spęczania na zimno SWCH6R

Średnica drutu: 0,40-46mm

Wytrzymałość na rozciąganie: Proszę odnieść się do strony informacji technicznych

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupCzy Chiny. Jest to firma wzorcowa, która ma 20-letnie doświadczenie w przedsiębiorstwie, które koncentruje się na drutach stalowych o jakości zimnej w całym zespole zarządzającym. Mamy dobre relacje z wieloma dostawcami pierwszego poziomu w branży motoryzacyjnej, a cały drut druciany jest dostarczany przez markowe huty. Wszystkie zamówienia są w 100% identyfikowalne.

Warunki techniczne dostawy

Proces D:

Proces DA:

Jakość powierzchni

- : Ciągły, gładki

- : Bez szwów, bez nakładania się, dziur, zadrapań, bez śladów przedłużania

- : Bez rdzy

Przemysł stosowany

- : Przemysł motoryzacyjny

- : Budowa

- : Przemysł maszyn i urządzeń

- : Inne branże

Studium przypadku

Products & Service

Walcówka

Trawienie i fosforanowanie

Ciągnienie na zimno

Wyżarzanie sferoidyzujące

Inspekcja

Produkty gotowe

1. Skład chemiczny

Tabela 1-Składniki chemiczne, jednostki %

Gatunek stali	C	Si	Mn	P	S	Al	Klasyfikacja
SWRCH 6R SWRCH 8R SWRCH10R SWRCH12R SWRCH15R SWRCH17R	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.15 ~ 0.20	– – – – – –	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	– – – – – –	Stal równoważna stali nieuspokojonej
SWRCH 6A SWRCH 8A SWRCH10A SWRCH12A SWRCH15A SWRCH16A SWRCH18A SWRCH19A SWRCH20A SWRCH22A SWRCH25A	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.22 ~ 0.28	≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.60 ~ 0.90 0.70 ~ 1.00 0.30 ~ 0.60 0.70 ~ 1.00 0.30 ~ 0.60	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02	Stal uspokojona aluminium
SWRCH10K SWRCH12K SWRCH15K SWRCH16K SWRCH17K SWRCH18K SWRCH20K SWRCH22K SWRCH24K SWRCH25K SWRCH27K SWRCH30K SWRCH33K SWRCH35K SWRCH38K SWRCH40K SWRCH41K SWRCH43K SWRCH45K SWRCH48K SWRCH50K	0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.19 ~ 0.25 0.22 ~ 0.28 0.22 ~ 0.29 0.27 ~ 0.33 0.30 ~ 0.36 0.32 ~ 0.38 0.35 ~ 0.41 0.37 ~ 0.43 0.36 ~ 0.44 0.40 ~ 0.46 0.42 ~ 0.48 0.45 ~ 0.51 0.47 ~ 0.53	0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35	0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.70 ~ 1.00 1.35 ~ 1.65 0.30 ~ 0.60 1.20 ~ 1.50 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 1.35 ~ 1.65 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	– – – – – – – – – – – – – – – – – – – – –	Stal uspokojona

Wszystkie typy stali w tej tabeli nie powinny przekraczać 0,30% Cu, 0,20% Ni i 0,20% Cr.

2. właściwości mechaniczne linii

Tabela 2 Właściwości mechaniczne linii według procesu D

Gatunek stali	Grupa średnic drutu mm	Wytrzymałość na rozciąganie N/mm²	Przewężenie %	Twardość (Wartość orientacyjna) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≤3	≥540	-	-
	>3~4	≥440	≥45
	>4~5	≥390
	>5	≥340		≤85
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≤3	≥590	-	-
	>3~4	≥490	≥45
	>4~5	≥410
	>5	≥360		≤90
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≤3	≥690	-	-
	>3~4	≥590	≥45
	>4~5	≥490
	>5	≥410		≤92
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	>3~4	≥640		-
	>4~5	≥540		-
	>5~30	≥440		≤95
SWCH22A SWCH22A SWCH25A SWCH25A	>3~4	≥690		-
	>4~5	≥570		-
	>5	≥470		≤98

Uwagi W przypadku średnicy 1 drutu 20 mm lub większej, membrana jest wartością zmniejszoną o 5 od wartości z tabeli 2. Ponadto, dla 3 mm lub mniej, membrana nie jest określona. 2 N/mm2 = 1MPa

Tabela 3 Właściwości mechaniczne linii według procesu DA

Gatunek stali	Wytrzymałość na rozciąganie N/mm²	Przewężenie %	Twardość (Wartość orientacyjna) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≥290	≥55	≤80
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≥340		≤83
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≥370		≤85
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	≥410		≤86
SWCH22A SWCH22K SWCH25A SWCH25K	≥440		≤88
SWCH24K SWCH27K	≥470		≤92
SWCH30K SWCH33K SWCH35K	≥620		≤92
SWCH38K SWCH40K SWCH43K	≥670		≤94
SWCH41K SWCH45K SWCH48K SWCH50K	≥710		≤97

Uwagi 1. Linia używana do obróbki cieplnej produktu, która jest typu SWCH6R do SWCH27K, może mieć dolną granicę wytrzymałości na rozciąganie niższą niż wartość podana w tabeli 3 zgodnie z umową między stronami przyjmującymi. 2. gdy średnica drutu wynosi 20 mm lub więcej, apertura jest zmniejszona o 5 od wartości tabeli 3. dla 3 mm lub mniej, membrana nie jest zdefiniowana. 3 1N/mm2 = 1MPa

3. Głębokość dekalacji węgla

Tabela 4 Średnia dopuszczalna głębokość odsalania

Jednostka mm
Średnica drutu	Głębokość odwęglenia ferrytycznego	Łączna głębokość odwęglenia
≤15	≤0.02	≤0.15
>15~25	≤0.03	≤0.20
>25~32	≤0.04	≤0.25

W przypadku linii między głębokością odwęglania SWCH30K i SWCH50K a oznaczeniem ordery przeprowadza się badanie 10.3.1, a dopuszczalna granica średniej głębokości odgrzewania jest zgodna z tabelą 4. Jednakże, Linia o średnicy większej niż 32 mm podlega porozumieniu między stronami otrzymującymi.

4. zasiłek średnicy drutu i odchylenia różnicowego

Tabela 5 Zasiłek średnicy drutu i różnica różnicy

Średnica drutu	Tolerancja	Owalność
≤ 3	0-0.025	≤ 0.013
Powyżej 3 do 6 włącznie	0-0.030	≤ 0.015
Powyżej 6 do 10 włącznie	0-0.036	≤ 0.018
Powyżej 10 do 18 włącznie	0-0.043	≤ 0.022
Powyżej 18 do 30 włącznie	0-0.070	≤ 0.035
Powyżej 30 do 40 włącznie	0-0.100	≤ 0.050
Powyżej 40 do 50 włącznie	0-0.150	≤ 0.070
