COLD FORMING MATERIALS

Drut stalowy do spęczania na zimno SWCHB 726

MATERIALSENGINEERINGCREATION GROUP

Produkty / JIS Standard / JIS G3508

Drut stalowy do spęczania na zimno SWCHB 726

Średnica drutu: 0,40-46mm

Wytrzymałość na rozciąganie: Proszę odnieść się do strony informacji technicznych

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupCzy Chiny. Jest to firma wzorcowa, która ma 20-letnie doświadczenie w przedsiębiorstwie, które koncentruje się na drutach stalowych o jakości zimnej w całym zespole zarządzającym. Mamy dobre relacje z wieloma dostawcami pierwszego poziomu w branży motoryzacyjnej, a cały drut druciany jest dostarczany przez markowe huty. Wszystkie zamówienia są w 100% identyfikowalne.

Warunki techniczne dostawy

Proces DA:

Jakość powierzchni

- : Ciągły, gładki

- : Bez szwów, bez nakładania się, dziur, zadrapań, bez śladów przedłużania

- : Bez rdzy

Przemysł stosowany

- : Przemysł motoryzacyjny

- : Budowa

- : Przemysł maszyn i urządzeń

- : Inne branże

Studium przypadku

Products & Service

Walcówka

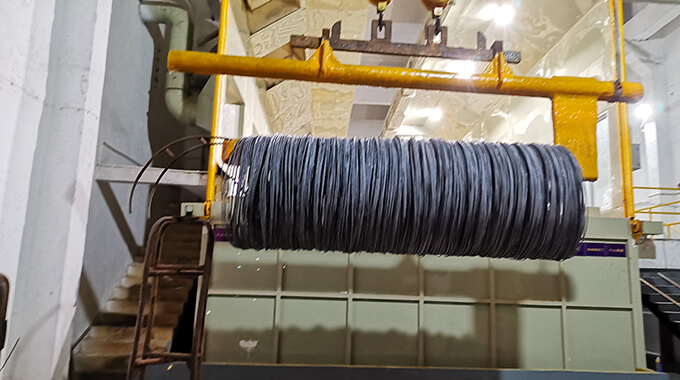

Trawienie i fosforanowanie

Ciągnienie na zimno

Wyżarzanie sferoidyzujące

Inspekcja

Produkty gotowe

1. Skład chemiczny

Tabela 1-Składniki chemiczne, jednostki %

		Tabela 1 – Skład chemiczny
						Jednostka %
Gatunek stali	C	Si a）	Mn	P	S	B b）
SWRCHB223	0.20-0.26	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB237	0.34-0.40	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB320	0.17-0.23	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB323	0.20-0.26	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB331	0.28-0.34	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB334	0.31-0.37	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB420	0.17-0.23	0.10-0.35	0.80-1.10	≤0.030	≤0.030	≥0.0008
SWRCHB526	0.23-0.29	0.10-0.35	0.90-1.20	≤0.030	≤0.030	≥0.0008
SWRCHB620	0.17-0.23	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB623	0.20-0.26	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB726	0.23-0.29	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008
SWRCHB734	0.31-0.37	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008

Wszystkie typy stali w tej tabeli nie powinny przekraczać 0,30% Cu, 0,20% Ni i 0,20% Cr. Uwaga a) Dolna wartość graniczna Si może być ustawiona na wartość mniejszą niż 0,10% na mocy porozumienia między stronami otrzymującymi. B) Zawartość B może wynosić 0,000 5% lub więcej w zależności od umowy między stronami przyjmującymi.

2. Inchance

Tabela 3 Odległość i twardość od końca wypalania

Gatunek stali	Odległość od hartowanego czoła mm																Temperatura obróbki cieplnej ℃
Gatunek stali	Twardość HRC	1.5	3	5	7	9	11	13	15	20	25	30	35	40	45	50	Normalizowanie	Hartowanie
SWRCHB223	Górna granica / Dolna granica	50 42	49 40	48 22	46 20	41 –	32 –	24 –	21 –	– –	– –	– –	– –	– –	– –	– –	900	875
SWRCHB237	Górna granica / Dolna granica	58 50	58 47	57 37	55 26	52 21	46 –	38 –	32 –	26 –	24 –	23 –	21 –	– –	– –	– –	870	845
SWRCHB320	Górna granica / Dolna granica	48 40	47 39	46 33	44 21	39 –	31 –	26 –	23 –	– –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB323	Górna granica / Dolna granica	50 42	49 41	48 34	46 20	42 –	33 –	27 –	23 –	– –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB331	Górna granica / Dolna granica	54 46	53 45	52 39	51 23	48 –	36 –	29 –	25 –	20 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB334	Górna granica / Dolna granica	57 49	56 48	55 45	54 30	51 21	47 –	39 –	31 –	24 –	22 –	– –	– –	– –	– –	– –	870	845
SWRCHB420	Górna granica / Dolna granica	48 40	48 38	47 32	45 22	41 –	35 –	30 –	27 –	22 –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB526	Górna granica / Dolna granica	52 44	52 43	51 40	50 28	48 21	45 –	41 –	33 –	23 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB620	Górna granica / Dolna granica	48 40	48 39	48 37	47 30	46 22	44 –	40 –	36 –	29 –	25 –	21 –	– –	– –	– –	– –	925	925
SWRCHB623	Górna granica / Dolna granica	50 42	50 41	49 39	48 35	48 27	46 20	44 –	41 –	30 –	22 –	– –	– –	– –	– –	– –	900	870
SWRCHB726	Górna granica / Dolna granica	52 44	52 43	52 42	51 40	50 34	49 27	48 23	45 20	36 –	27 –	23 –	20 –	– –	– –	– –	900	870
SWRCHB734	Górna granica / Dolna granica	57 49	56 48	56 47	55 45	55 43	54 37	53 31	51 26	43 20	33 –	28 –	25 –	22 –	20 –	– –	870	845

3. mechaniczne właściwości linii

Tabela 5 Właściwości mechaniczne linii według procesu DA

Właściwości mechaniczne walcówki w procesie DA
Gatunek stali	Wytrzymałość na rozciąganie N/mm2	Przewężenie %	Twardość (Wartość orientacyjna) HRB
SWCHB 223	≤610	≥55	≤93
SWCHB 237	≤670		≤96
SWCHB 320	≤600		≤92
SWCHB 323	≤610		≤93
SWCHB 331	≤630		≤94
SWCHB 334	≤650		≤95
SWCHB 420	≤600		≤92
SWCHB 526	≤650		≤95
SWCHB 620	≤630		≤94
SWCHB 623	≤640		≤95
SWCHB 726	≤650		≤95
SWCHB 734	≤680		≤97

Uwagi W przypadku średnicy 1 drutu 20 mm lub większej, membrana jest wartością zmniejszoną o 5 od wartości z tabeli 2. Ponadto, dla 3 mm lub mniej, membrana nie jest określona. 2 N/mm2 = 1MPa

4. Głębokie formowanie węgla

Tabela 6 Średnia dopuszczalna głębokość odsalania

Średnia głębokość odwęglenia
Średnica drutu （mm）	Głębokość odwęglenia ferrytycznego	Łączna głębokość odwęglenia
≤15	＜0.02	＜0.15
15＜d≤25	＜0.03	＜0.20
25＜d≤32	＜0.04	＜0.25

W przypadku linii między głębokością odwęglania SWCH30K i SWCH50K a oznaczeniem ordery przeprowadza się badanie 10.3.1, a dopuszczalna granica średniej głębokości odgrzewania jest zgodna z tabelą 4. Jednakże, Linia o średnicy większej niż 32 mm podlega porozumieniu między stronami otrzymującymi.

5. zasiłek średnicy drutu i odchylenia różnicowego

Tabela 7 Zasiłek średnicy drutu i różnica różnicy

Tabela 7 – Tolerancja i odchyłka średnicy drutu
		Jednostka mm
Średnica drutu	Tolerancja	Owalność
≤3	0-0.025	0.013
3<d≤6	0-0.030	0.013
6<d≤10	0-0.036	0.013
10<d≤18	0-0.043	0.013
18<d≤30	0-0.070	0.013
30<d≤40	0-0.100	0.013
40<d≤50	0-0.150	0.013
